実績紹介Achievement Introduction

　本業務では、事例の少ないのダムの取水塔耐震照査にあたって、３次元解析モデルを作成し、３次元有限要素モデルを用いて動的解析を行った。

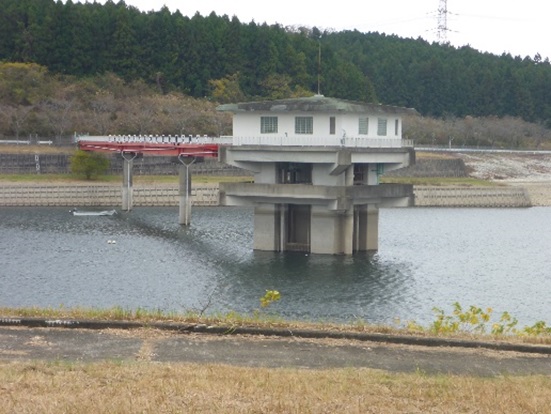

　取水塔は幅2.5mの柱4本で構成され、柱間には壁やゲートがあり、高さは床付け位置から上屋まで約40mであった。

　地震動としてはレベル２地震動への影響を検討するため、長柄ダム直下のプレート内地震を用いた解析を行い、地震時の損傷状況、耐震補強の必要性を明らかにした。また、参考として水道指針に示される波形データと長柄ダム観測波形でも照査を行い、各波形による応力超過を比較した。
